ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ
"МАШИНОСТРОИТЕЛЬНОЕ ПРЕДПРИЯТИЕ ДНЕПР"

Наименование параметра
Параметры разгружаемых полувагонов:
грузоподъемность, т 63…134
высота, мм 3274…4350
ширина, мм 3130…3350
длина по осям автосцепок, мм 13920…20000

Габаритные размеры:
высота, мм 9038
ширина, мм 9634
длина, мм 22770

Общие показатели:
колея, мм 1520
угол поворота ротора, град 170…175
время разгрузки полувагонов (прямой + обратный ход), с 63…75
производительность (расчетная), полувагонов/час 20…22
род тока переменный
напряжение, В 380
частота, Гц 50
токоподвод вагоноопрокидывателя кабельный
установленная мощность, кВт: 120
масса, кг 226000
Управление частотно-регулируемый привод

Привод поворота вагоноопрокидывателя
Электродвигатель:
тип 5АМ315S10БУ2-3000
мощность, кВт 55
частота вращения, с-1  9,8
количество, шт. 2
Редуктор:
тип ЦДН-630-50-33-Т2
передаточное число 50
количество, шт. 2
Тормоз:
тип ТКГ-400У3
максимальный тормозной момент, Нм 1200
диаметр тормозного шкива, мм 400
количество, шт. 4


Открытая передача:
тип цилиндрическая, прямозубая
модуль, мм 25
передаточное число 7,82
общее передаточное число 391


Вибратор:
тип ЭВ100L6УЗ
мощность, кВт 0,5
напряжение питания, В 380
частота питания, Гц 50
частота вращения, мин-1 1000
количество, ед 8


Тормозное устройство.
Привод:
тип ПВМ 600 х 250 - II
тяговое усилие на штоке, кГс 600
скорость движения штока, мм/с 77 10
напряжение, В 380
мощность, кВт 1,4



































контакты:

email: tov.mp.dnipro@gmail.com

тел. +380500121311

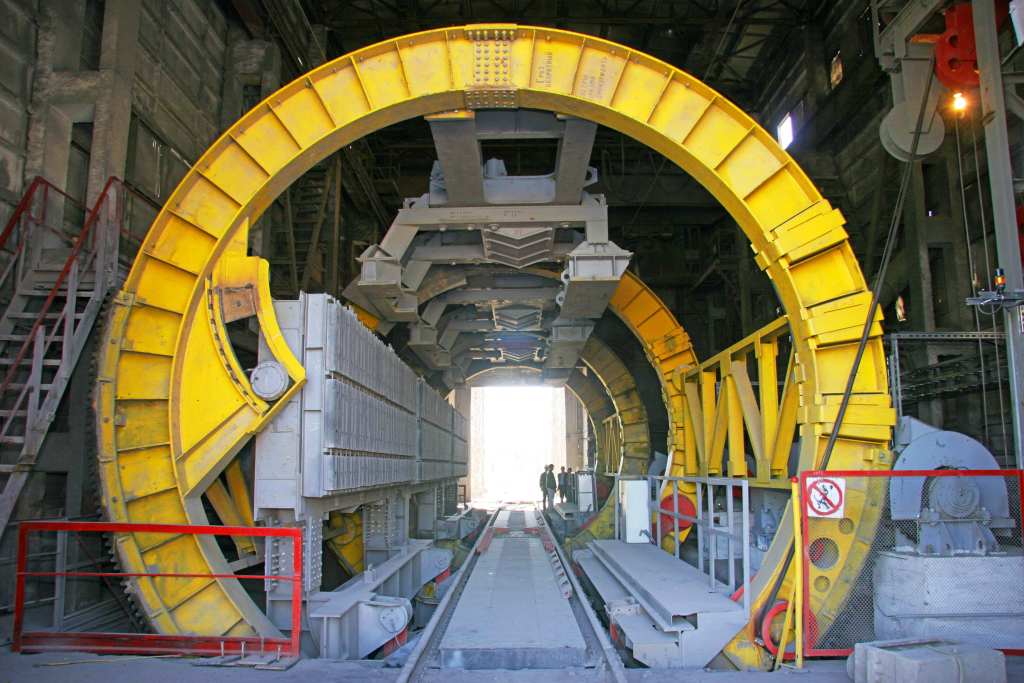

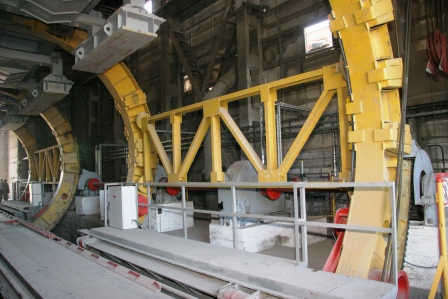

Вагоноопрокидыватель ВРС-134 (ВРСМ-134)
№
Наименование входящих узлов
кол-во, шт
прим.
1
Привод левый
1

1.1.
Редуктор типа ЦДН
1

1.2.
Тормоз колодочный
1

1.3.
Рама
1

2
Привод правый
1

2.1.
Редуктор типа ЦДН
1

2.2.
Тормоз колодочный
1

2.3.
Кронштейн
1

3
Вставка
1

3.1.
Промежуточный вал
5

3.2.
Обойма зубчатая
8

3.3.
Втулка зубчатая
8

4
Электрооборудование
1

5
Платформа
1

5.1.
Рельс платформы
2

5.2.
Буфер вертикальный
8

5.3.
Упор торцевой левый
1

5.4.
Упор торцевой правый
1

5.5.
Тяги платформы
4

6
Люлька
2

6.1.
Тяга люльки
8

6.2.
Стенка привалочная
2

6.2.1.
Цапфа
4

6.2.2.
Резиновая футеровка
64

7
Ротор
1

7.1.
Диск в сборе
4

7.1.1.
Секция бандажа
16

7.1.2.
Секция венца
16

7.1.3.
Рельс лекальный
4

7.2.
Связь
5

7.3.
Буфер боковой
4

7.4.
Балка тяг
1

8
Роликоопора
2

8.1.
Балансирный узел
4

8.1.1.
Каток (ролик) гладкий
8

8.1.2.
Балансир
8

8.1.3.
Ось балансира
4

8.1.4.
Кронштейн
4

8.2.
Траверса
2

9
Роликоопора крайняя
2

9.1.
Балансирный узел
4

9.1.1.
Каток (ролик) с ребордой
8

9.1.2.
Балансир
8

9.1.3.
Ось балансира
4

9.1.4.
Кронштейн
4

9.2.
Траверса
2

10
Установка шестерни привода
4

11.1.
Шестерня левая
1

11.2.
Шестерня правая
1

11.3.
Шестерня средняя
2

11.4.
Рама
4

12

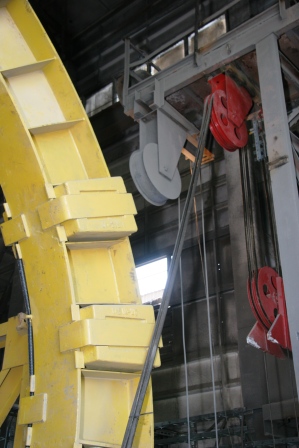

Токопровод гибкий
1

13

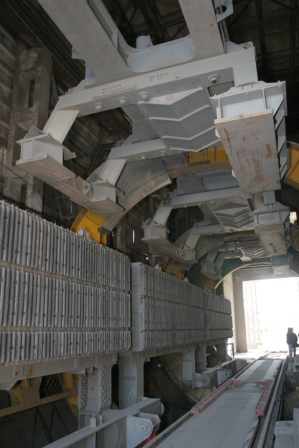

Установка рассекателей и отбойных щитов
1

14
Тормозное устройство
1

14.1.
Привод винтовой моторный
1

14.2.
Рама
1

15
Установка вибраторов
1

15.1.
Рама вибратора ("паук")
3

15.2.
Вибратор направленного действия
3

16
Автоматическая централизованная система смазки
1
опционально
Чертеж                  Наименование

                              Упор торцевой
44 0110 040              Втулка (бронза)
44 0110 050              Втулка (бронза)
44 1040 091              Ось
40 1040 097              Ось
56 4689 020              Устройство тормозное
54 4606 003              Упор
54 1941 037              Балка опорная
54 1941 038              Балка опорная
54 1941 039              Балка опорная
54 4627 008              Буфер вертикальный
54 4715 003              Ролик в сборе
54 1306 077              Кронштейн на стенку привалочную среднюю
42 0511 605-02         Втулка
52 4116 131              Обойма
54 1500 300              Кронштейн
44 1406 062              Ось
3528                       Подшипник
54 1024 019              Втулка
44 2334 072              Крышка
42 1243 003              Пробка
11434.17                 Гибкий токоподвод
54 0849 024              Вибратор средний
54 0849 025              Вибратор крайний
                              Секция бандажа
54 1331 035              Тяга
56 1942 259              Установка рассекателей
52 4111 003              Муфта кулачковая
                              Ролик упора торцевого
54 4627 001              Буфер боковой
54 1331 029              Тяга
54 1331 029              Ось
44 1040 097              Ось
44 1040 091              Ось
44 1040 009              Бонка
44 3004 063              Бонка
44 3004 062              Бонка
44 3007 175              Плита резиновая
44 3573 068              Секция бандажа
54 4700 007              Каток гладкий
54 4701 017              Каток с буртиком


Сборочные чертежи вагоноорокидывателя ВРС-125

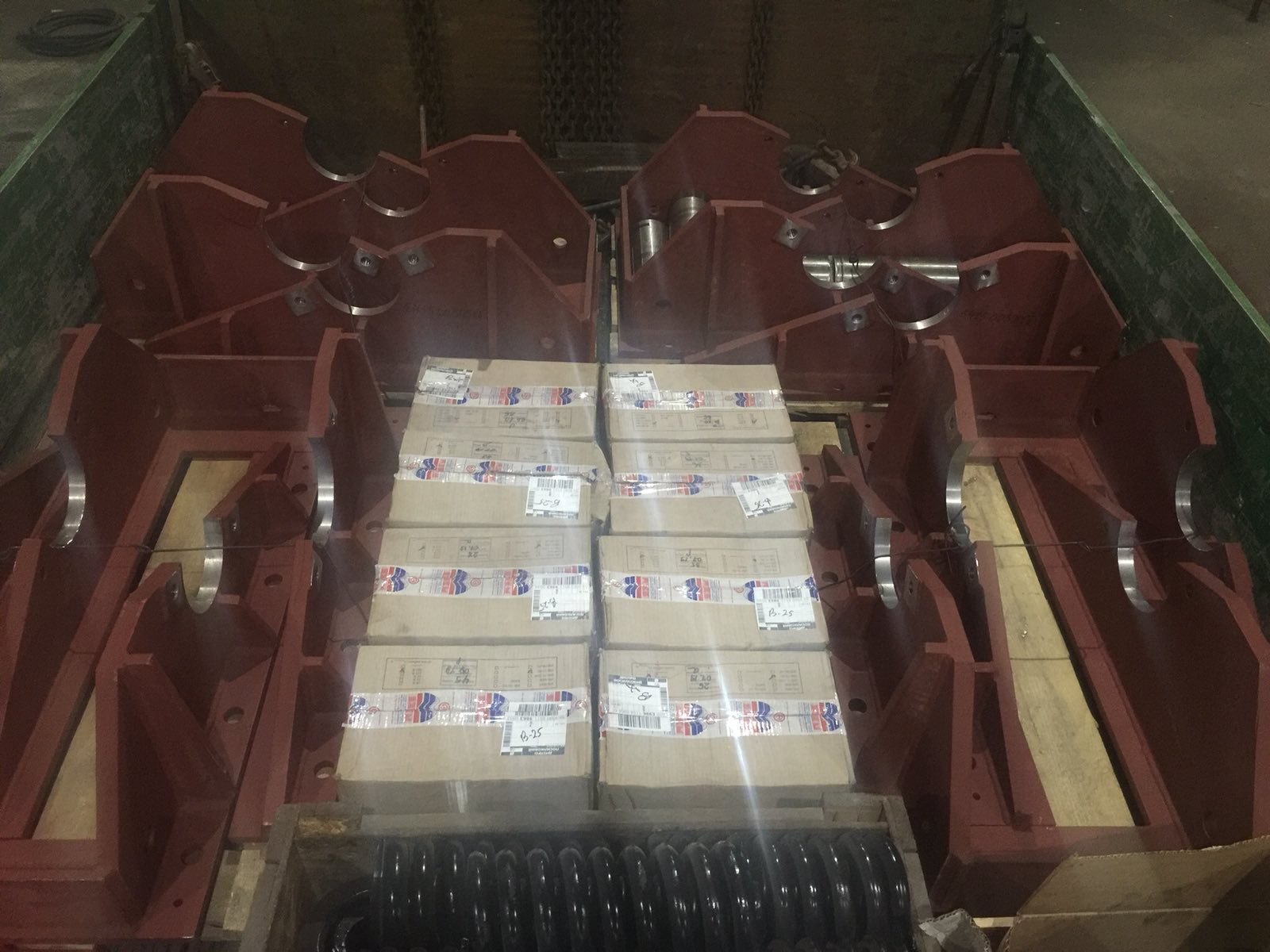

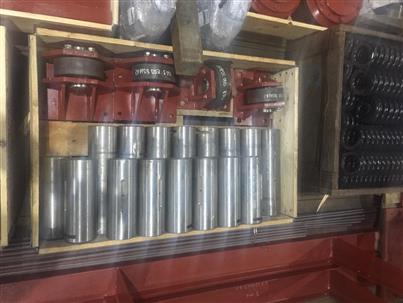

Перечень стандартных узлов и запастных частей для осуществления ремонта вагоноопрокидывателя
Основные узлы ВРС-134

Технические характеристики ВРС-134
