Тип	ДФМ-11АМ	ДФМ-12ММ	ДФМ-14М	ДФМ-20ММ
Твердость дробимого материала, мПа, не более	45	45	45	45
Крупность дробимых кусков по высоте, не более	1000	1000	1000	1000
Род тока	переменный	переменный	переменный	переменный
Установленная мощность, кВт	158	165	165	82
Токопровод	кабельный	кабельный	кабельный	кабельный
Особенности управления	дистанционное PLC+ЧРП	дистанционное PLC+ЧРП	дистанционное PLC+ЧРП	дистанционное PLC+ЧРП
Скорость передвижения, м/с	0,2	0,1-0,25	0,1-0,25	0,1-0,25
Ход машины, мм, наибольший	10000	6200	6200	14000
Колея (размер между осями рельсов), мм	5810 (6100)	5810	5810	3450
Габариты, мм:высота х ширина х длина	1100х6910х3500	1280х6075х3460	1280х6530х3460	1057х4000х2625
Масса, т, не более	25	29	30	16

Наименование и область применения.

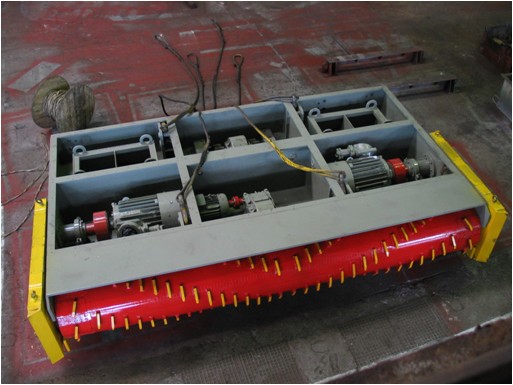

Дробильно-фрезерная машина предназначается для дробления крупных кусков или смерзшихся глыб угля и пород на решетке приемного бункера под вагоноопрокидывателем.

Дробление должно производиться зубьями вращающейся фрезы при поступательном движении ДФМ. Раздробленные куски должны проваливаться через решетки в приемный бункер.

Размещение и эксплуатация ДФМ предусматривается в здании вагоноопрокидывателя, в условиях существующей климатической зоны (климатическое исполнение У2) при непосредственном воздействии окружающей промышленной среды и угольной пыли.

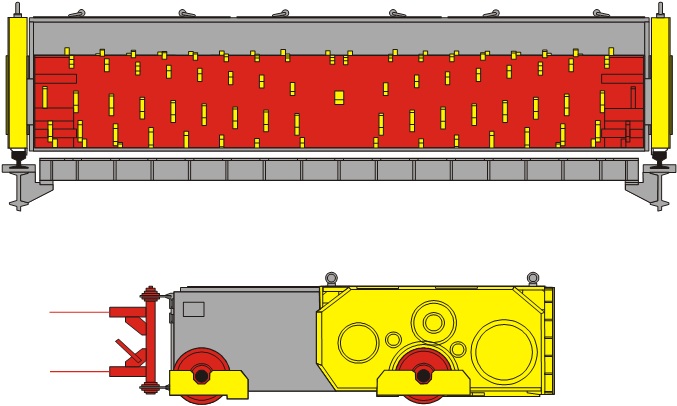

Дробильно-фрезерная машина состоит из следующих основных узлов:

рамы, механизма передвижения, привода фрезы, установки фрезы, установки крышек, очистителей рельсов, токоподвода, электрооборудования, силового и средств управления.

Основные преимущества дробильно-фрезерной машины.

- широкий фронт дробления машины;

- система управления предусматривает, как дистанционный режим управления, так и ручной;

- применение частотно-регулируемых приводов передвижения обеспечивает плавное изменение скорости передвижения, что позволяет снизить динамические нагрузки и увеличить межремонтные циклы для основных узлов; пониженная скорость передвижения позволяет проходить тяжелые участки решетки без остановки машины (уменьшение подачи машины на оборот фрезы);

- машина оснащена центробежными муфтами (муфтами предельного момента), которые, при ударе зубьев фрезы о твердый предмет, уменьшают динамические нагрузки на приводы фрезы; 2-х кратный крутящий момент центробежных муфт по отношению к номинальному моменту двигателей фрезы позволяет сохранить высокий статический момент на фрезе;

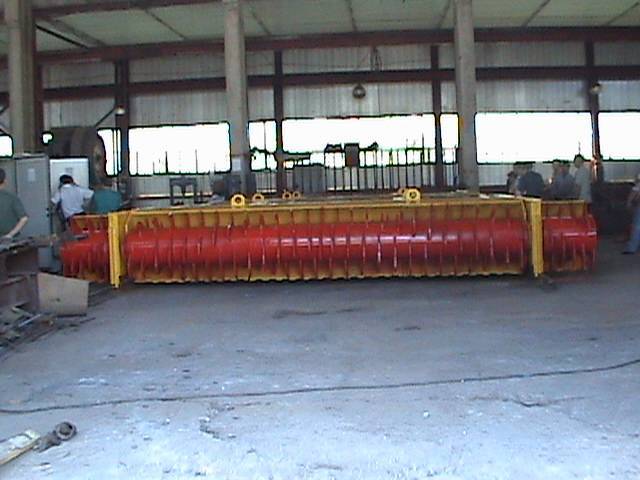

- наклонновинтовое расположение зубьев на барабане фрезы уменьшает динамические нагрузки при дроблении угля и уменьшает количество зубьев, одновременно участвующих в работе;

- наплавка режущей части зубьев твердым сплавом повышает износостойкость зубьев и производительность машины.
