   Комплект бункеров предназначен для транспортировки сыпучих материалов, поступающих из вагоноопрокидывателя на пластинчатые питатели , которые через спускные жело-ба подают материал на полотно ленточного конвейера. Выходные отверстия на бункерах расположены супротивно. Бункера поставляются заказчику в виде пластин с боковыми обвяз-ками. На монтаже пластины собираются на болты и одеваются на фундаментные болты бетон-ного основания. Каждый комплект бункеров снабжен спускным желобом, выходное отверстие которого ориентировано на  определенную линию ленточных  конвейеров

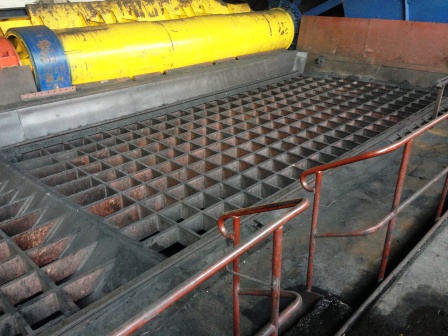

   Решетка надбункерная предназначена для приемки сыпучих материалов при работе Вагоноопрокидывателя бокового стационарного ВБС 93АМ
Комплект бункеров предназначен для приемки сыпучих материалов при работе Вагоноопрокидывателя бокового стационарного ВБС-93АМ,  попадающих  в полость бункера через  надбункерные решетки.

   ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Требования к конструктивному устройству.
Надбункерная  решетка  представляет собой сварную металлоконст-рукцию состоящую из 7-ми секций с техническими характеристиками, указанными в таблице 1
Таблица 1
Наименование
параметров     Значение
Длина, мм:       15500
Ширина, мм       5250
Высота, мм       350
Размер ячейки        300х300
Толщина, мм         25
Материал     Сталь 10ХСНД
Масса (не более), кг    36200
Количество секций     7

   Покрытие решетки соответствует:
    - классу покрытия VII по ГОСТ 9.032-74;
    - группе материалов I (атмосферостойкие) по ГОСТ 9825-73;
    - условиям эксплуатации VI по ГОСТ 9.104-79.
   Сварка стальных конструкций решетки производиться по технологическому процессу, разработанному предприятием-изготовителем и отвечать требованиям чертежей и ОСТ 24.940.01-82.
   Требования к конструктивному устройству.
   Бункер  изготавливается с учетом общих технических требований оборудования, указанных в СОУ МПП 77.180-164-2007  и настоящего ТЗ.
   Бункер  представляет собой сварную металлоконструкцию,  состоя-щую из двух емкостей рабочей зоны (с опорными  стульчиками под установку опорных балок  под рельсы  ДФМ , опорными стульчиками под надбункерные решетки , опорными балками нерабочей зоны) с техническими характеристиками, указанными в таблице 2.

Наименование
параметров          Значение
длина, мм:         15750
ширина, мм         5500
высота, мм         4800
габарит выходного  окна,  мм:    1750х1970
материал    Сталь 10ХСНД
толщина основного листа, мм    20
Масса c опорными балками и опорными,
  стульчиками  (не более), кг    45000

Покрытие бункера соответствует:
    - классу покрытия VII по ГОСТ 9.032-74;
    - группе материалов I (атмосферостойкие) по ГОСТ 9825-73;
    - условиям эксплуатации VI по ГОСТ 9.104-79.
Сварка стальных конструкций бункера производиться по технологическому процессу, разработанному предприятием-изготовителем и отвечает требованиям чертежей и ОСТ 24.940.01-82
